参照レイヤーに設定

一枚のレイヤーを[参照レイヤー]に設定し、特定のツールを使用した場合に、参照レイヤーのみを参照して編集中のレイヤーで選択や描画を行えます。

[参照レイヤー]は下記のツールで使用できます。


[参照レイヤー]が使用できるツール

[塗りつぶし]ツール

 [閉領域フィル]ツール

 [マジックワンド]ツール

 [矩形選択]ツール

 [投げなわ選択]ツール

 [折れ線選択]ツール

 [エアブラシ]ツール

 [等高線塗り]ツール




下記のツールを選択したときは、[参照レイヤー]を使用するための条件があります。

･    [矩形選択]ツール、[投げなわ選択]ツール、[折れ線選択]ツール：
[ツールオプション]パレット→[効果]リブで、[シュリンク選択]に設定したときに使用できます。

･    [エアブラシ]ツール：
[ツールオプション]パレット→[効果]リブで、[参照レイヤーの線からはみ出さない]をオンにしたときに使用できます。



ここでは例として、下図の線画を[参照レイヤー]に設定して、リボンの部分に色を塗ってみます。




1   レイヤーを選択する

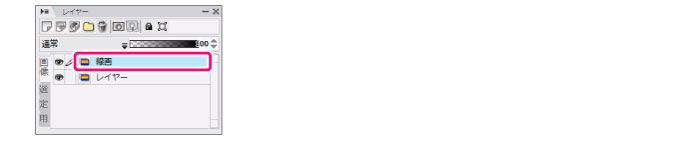

[レイヤー]パレットで、[参照レイヤー]に設定したいレイヤーを選択します。ここでは、[線画レイヤー]を選択します。




2   コマンドを選択する

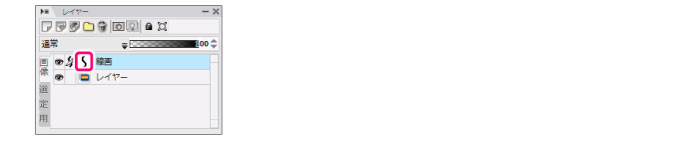

[レイヤー]メニュー→[参照レイヤーに設定]を選択します。レイヤーのアイコンが変わります。





･    再度、[レイヤー]メニュー→[参照レイヤーに設定]を選択すると、[参照レイヤー]を解除できます。

･    [レイヤープロパティ]パレット→[レイヤー]リブからも、[参照レイヤー]を解除できます。詳細は『レイヤー系パレット』→『レイヤープロパティパレット』→『レイヤーリブ』を参照してください。

･    複数のレイヤーを選択した場合も、[参照レイヤー]として設定できます。

･    [レイヤーフォルダ]も[参照レイヤー]として設定できます。



3   描画するレイヤーを選択する

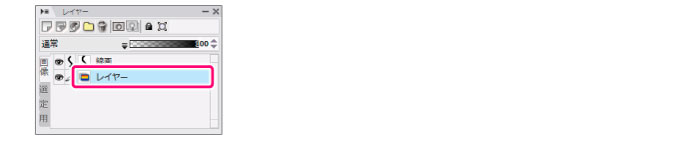

[レイヤー]パレットで、描画するレイヤーを選択します。




4   ツールを選択する

[ツール]パレットで描画ツールを選択します。ここでは、[塗りつぶし]ツールを選択します。




5   [ツールオプション]を設定する

[ツールオプション]で設定を行います。




①   [複数参照]をオンにします。

②   参照先を[参照レイヤーを参照]に設定します。

6   [参照レイヤー]を参照して描画する

[参照レイヤー]を参照して描画します。リボンの部分でクリックすると、[参照レイヤー]を参照して色が塗られます。
