ドラッグで指定して曲線を作成

連続する複数の曲線を描画します。[ツールオプション]の[拡張]グループの[ドラッグで指定]がオンになっている場合、次のようにドラッグ操作で曲線を描画します。

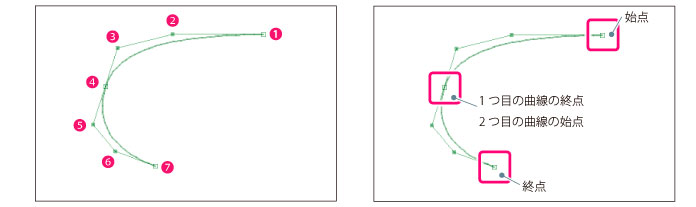

ここでは、次の連続した2つの曲線を描く方法について説明します。

① 1つ目の曲線：アンカーポイント(始点)

② 1つ目の曲線：コントロールポイント(1)

③ 1つ目の曲線：コントロールポイント(2)

④ 1つ目の曲線：アンカーポイント(終点)・2 つ目の曲線：アンカーポイント(始点)

⑤ 2つ目の曲線：コントロールポイント(1)

⑥ 2つ目の曲線：コントロールポイント(2)

⑦ 2つ目の曲線：アンカーポイント(終点)

連続した2つの曲線の定規を作成します。図の数字については、上記『作例』を参考にしてください。

直前に指定したポイントをキャンセルするには、右クリックまたは[Esc]キーを押します。

1 コントロールポイントを作成する

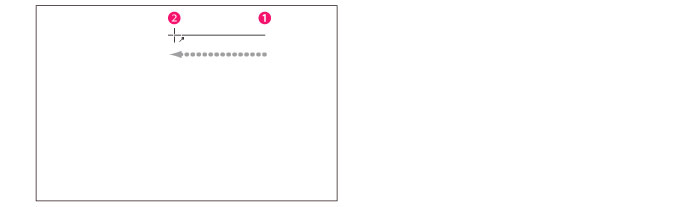

1つ目の曲線の始点（①）にマウスカーソルを合わせ、コントロールポイント（②）にしたい位置までドラッグします。

2 2つめのアンカーポイントを作成する

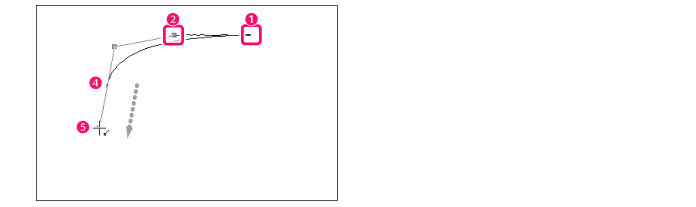

ドラッグした部分にアンカーポイント（①）とコントロールポイント（②）が作成されたら、2つ目のアンカーポイント（④）にしたい位置にマウスカーソルを合わせてマウスボタンを押し、2つ目の曲線のコントロールポイント（⑤）にしたい位置までドラッグします。

曲線を鋭角にしてつなぎたい場合は、2つ目のアンカーポイントを作成するときに[Alt] キーを押しながら作成します。

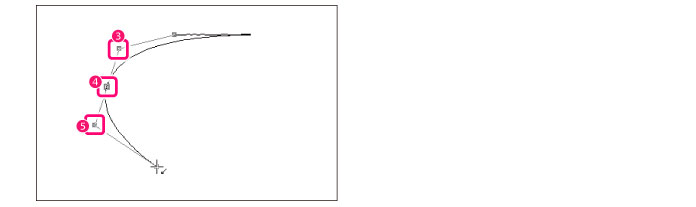

ドラッグした部分の両端にアンカーポイント（④）とコントロールポイント（⑤）が作成され、反対側にコントロールポイント（③）が作成されます。

3 3つめのアンカーポイントを作成する

アンカーポイント（⑦）にしたい位置にマウスカーソルを合わせてマウスボタンを押し、コントロールポイント（⑥）がアンカーポイント（⑦）をはさんで反対側にくるようドラッグします。ドラッグの終了位置を決めたら、ダブルクリックします。

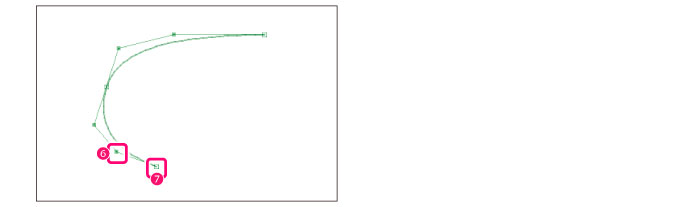

コントロールポイント（⑥）とアンカーポイント（⑦）が作成され、連続した2つの曲線が作成されます。

曲線を確定するとき、最後の指定ポイントで[Enter]キーを押して確定することもできます。
