波形

画像の座標を波形で変形させるフィルタです。

1 レイヤーを選択する

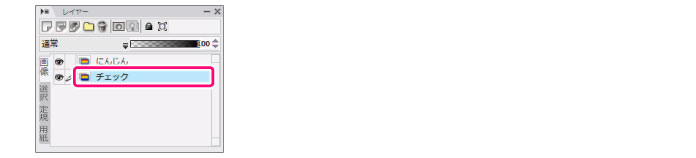

[レイヤー]パレットから変形したいレイヤーを選択します。ここでは、[チェックレイヤー]を選択します。

2 コマンドを選択する

[フィルタ]メニュー→[変形]→[波形]を選択すると、[波形]ダイアログが表示されます。

3 変形の設定を行う

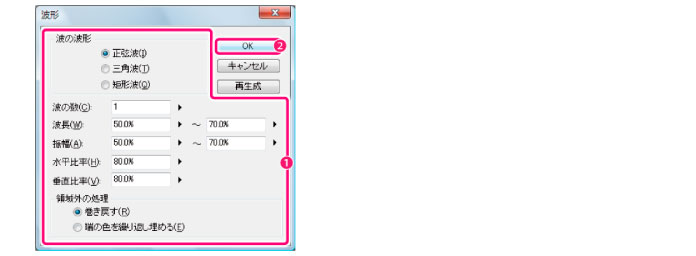

[波形]ダイアログで次の設定を行います。

① 波形の詳細を設定します。

② [OK]をクリックします。

4 レイヤーの変形が完了する

選択したレイヤーが変形されました。

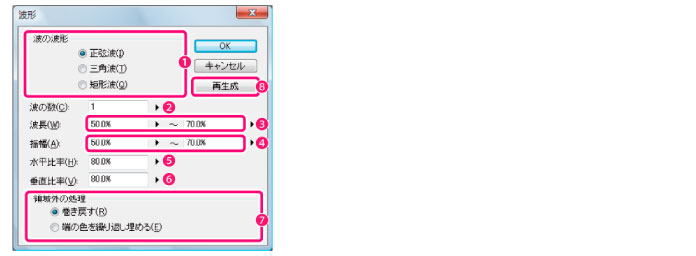

画像の変換方法を選択します。

正弦波	画像の座標を正弦波(周期的な変化を示す波)で変換します。
三角波	画像の座標を三角の波で変換します。
矩形波	画像の座標を矩形の波で変換します。

振れる回数を設定します。

波の頂点と頂点の距離を設定します。

波形の振れ幅を設定します。

水平の波形の比率を設定します。

垂直の波形の比率を設定します。

領域外の画像の処理を選択します。

巻き戻す	画像の端を画像を巻き戻して塗りつぶします。
端の色を繰り返し埋める	画像の端を画像の端の描画色を拡張して塗りつぶします。

ダイアログの設定を基に、波形を生成し直します。
